清管閥是一種主要用石油、天燃氣、化工品及其它液體輸送管線中清管作業的新型裝置。進行清管器的發射、接收作業，用于管道內壁的機械清潔（除污、除銹、清除管道內異物等），分隔不同產品，已在油氣田、化工、碼頭、油氣儲運庫及海上平臺上得到廣泛的應用。

    清管球閥結構特點

    01、I型清管裝置：

    I型是清掃管道用的標準型清管閥。裝置通較管道內徑稍大，起到發射和接收清管器的功能同時具備截斷功能。

    02、II型清管裝置：

    II型是一種帶旁通的清管閥，裝置通較管道內徑稍大，在空心球體上垂直于球孔方向開設兩個圓型通道， 這種結構保證即便在發射或接收清管器時清管閥也不會發生斷流，II型清管閥不能當作截斷閥使用。

    03、III型清管裝置：

    III型主要是隔離和按序輸送介質，防止介質混合清管閥。裝置通較管道內徑稍大，并且在接收清管閥的球孔內有一個附加密封，保證隔離清管器到達接收清管閥時形成密封。

    清管球閥產品選型

    產品選型

    根據交流該批清管閥應選用隔離型,，即按序輸送介質，防止介質混合清管閥。裝置通道較清管器外圓稍大，并且在接收清管閥的檔板一側加工一段比清管器外圓小并倒坡口形成一個附加密封，這樣保證清管器到達接收清管閥時形成密封同時確保取出清管器時不是太費力,隔離型清管閥在操作發射或接收清管器時介質斷流,可作截斷閥使用。

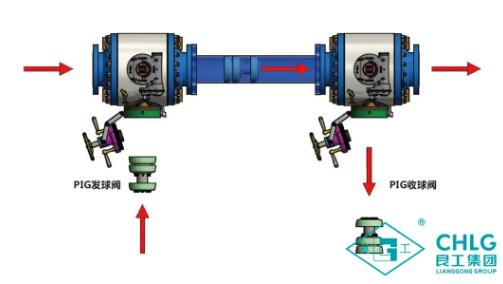

清管球閥工作原理

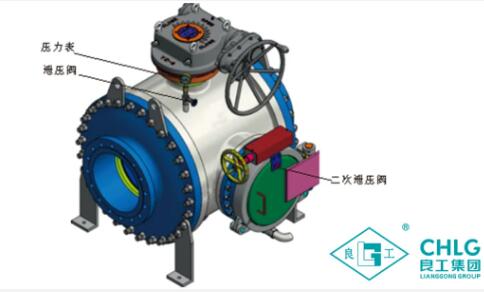

    操作注意事項

    1、操作蝸輪使球口面對盲板,觀察蝸輪上指示;

    2、打開閥體泄壓閥觀察壓力表至壓力為零,

    3、緩慢擰松二次泄壓閥，當有介質溢出時停止擰動，待設備內沒介質溢出時完全打開泄壓閥，取下全 壓板,此步驟防止沒泄壓的情況下直接打開盲板造成 安全事故。

    4、逆時針方向旋轉絲杠，直到卡箍內緣與盲板蓋外緣完全分開，打開盲板蓋。

    5、裝入清管器，檢查O形圈是否完好，關上盲板;

    6、順時針轉動絲杠，鎖緊卡箍;

    7、裝好安全卡板，使安全卡板完全卡在圓柱銷上;

    8、檢查放氣閥O形圈是否完好，安裝上放氣閥并擰緊;

    9、關閉泄壓閥;

    10、操作蝸輪使球口與管線一致,發射或接收清管器;

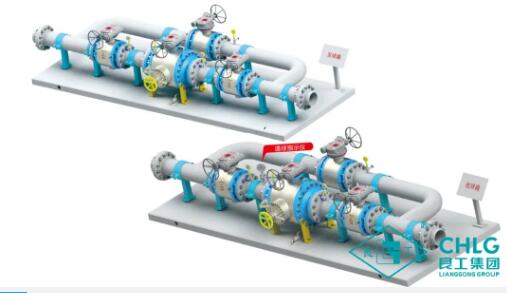

收發球撬裝結構

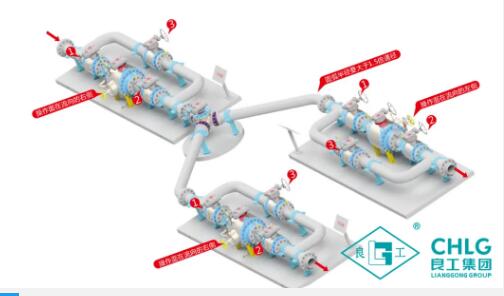

收發球撬裝管線
