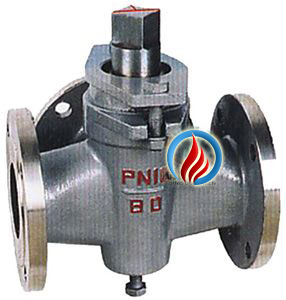

X44W三通法蘭旋塞閥

產地：上海

規格：X44W三通法蘭旋塞閥通過壓緊填料，使塞子和塞體密封面壓緊，密封等級較高，大量用于中、低壓管路?？趶椒秶鶧N15～DN300。驅動方式有手動、蝸輪傳動、氣動、電動等。設計標準采用JB/T12240-89的規定。

公司所在地：上海上海

電話：13310108717

詳細信息

X44W三通法蘭旋塞閥的簡單介紹

X44W三通法蘭旋塞閥通過壓緊填料，使塞子和塞體密封面壓緊，密封等級較高，大量用于中、低壓管路。

X44W三通法蘭旋塞閥的詳細信息

X44W三通法蘭旋塞閥

一、三通法蘭旋塞閥產品概述

X44W三通法蘭旋塞閥通過壓緊填料，使塞子和塞體密封面壓緊，密封等級較高，大量用于中、低壓管路?？趶椒秶鶧N15～DN300。驅動方式有手動、蝸輪傳動、氣動、電動等。設計標準采用JB/T12240-89的規定。

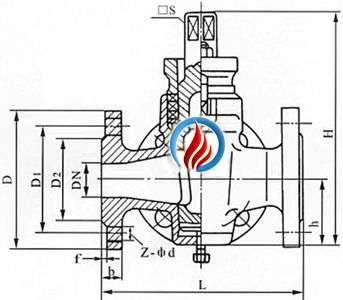

X44W三通法蘭旋塞閥	X44W三通法蘭旋塞閥 (尺寸圖)

二、三通法蘭旋塞閥主要性能規范

型號	公稱壓力 PN(MPa)	試驗壓力PS(MPa)		適用介質	工作溫度 (℃)
型號	公稱壓力 PN(MPa)	殼體	密封 (水)	適用介質	工作溫度 (℃)
X44W-1.0P	1.0	1.5	1.1	硝酸類	≤250
X44W-1.0R	1.0	1.5	1.1	醋酸類	≤250
X44W-1.0C	1.0	1.5	1.1	煤氣、油品	≤200

三、三通法蘭旋塞閥主要零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X44W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	柔性石墨油浸石棉盤根
X44T-1.0R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
X44W-1.0C	鑄鋼	鑄鋼	鑄鋼

四、三通法蘭旋塞閥主要連接尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	尺寸 (mm)
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	D2	Z-￠d	□S	h	H
1.0	15	145	95	65	45	4-￠14	14	26	99
	20	145	105	75	55	4-￠14	14	34	124
	25	145	115	85	56	4-￠14	17	38	133
	32	165	135	100	78	4-￠18	19	45	152
	40	190	145	110	85	4-￠18	22	55	212
	50	200	160	125	100	4-￠18	27	74	260
	65	230	180	145	120	4-￠18	32	82	295
	80	260	195	160	135	4-￠18	36	95	327
	100	300	215	180	155	8-￠23	46	135	425
	125	350	245	210	185	8-￠23	50	154	482
	150	400	280	240	210	8-￠23	55	172	512
	200	480	335	295	265	8-￠23	75	195	605
	250	530	390	350	320	8-￠23	85	230	660
	300	610	440	400	368	8-￠23	100	263	760

五、三通法蘭旋塞閥訂貨須知

訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通法蘭旋塞閥型號，請按型號直接向我司生產部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
